Fillet weld under static load

Resultant forces, weld-throat shear/normal stresses and the equivalent stress for a statically loaded fillet weld under an eccentric, angled load (single- or double-sided weld).

✓ gevalideerd tegen origineelorigineel: /calculators/hijsoog.htm

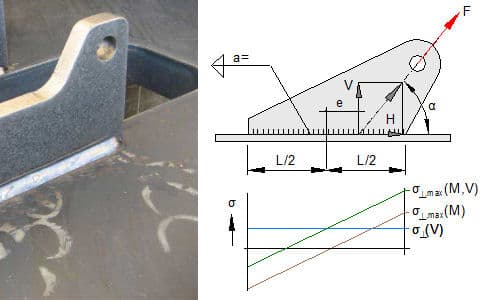

Fillet weld under static load — original diagram from /calculators/hijsoog.htm

Belasting, FkNBelastingsrichting, αdegExcentriciteit van de belasting, emLasnaadlengte, LmKeeldikte (a-maat), ammLasconfiguratie

Equivalente spanning, σ_eq368 MPa

Resultante, H = F·cos(α)450 kN

Resultante, V = F·sin(α)536 kN

Resulterend moment, M = F·e·sin(α)54 1e3 Nm

Afschuifspanning, τ(H)90 MPa

Normaalspanning, σ(V)76 MPa

Afschuifspanning, τ(V)76 MPa

Weerstandsmoment, Wx = 2·(⅙·a·L²)4.167 1e-4 m³

Normaalspanning, σ(M)91 MPa

Afschuifspanning, τ(M)91 MPa

Legacy filename hijsoog.htm ("lifting eye" in Dutch) and the classification CSV's copied title ("Glijlager slijtage berekening", from e4_4.htm) both misdescribe this page. The actual source computes a statically loaded fillet weld, not a bearing or a lifting eye — named and categorized here for its real content.

Methode & referenties

Statically loaded fillet weld, resultant-force method (see Eurocode 3, prEN 1993-1-8).

De berekening is een letterlijke overzetting van de originele client-side JavaScript van /calculators/hijsoog.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
