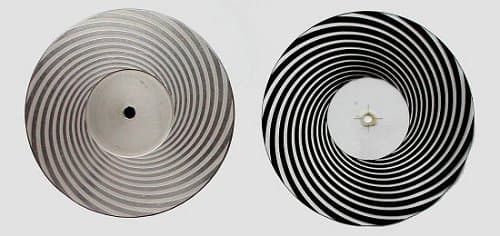

Ontwerp en berekening van axiale spiraalgroeflagers
Operating speed, friction torque and power loss for an axial spiral-groove thrust bearing carrying a given load, from the groove geometry and film thickness.
Enkele labels op deze pagina zijn nog niet vertaald — de Engelse tekst wordt daar getoond.
Toerental, n4.151284179984802 rpm
Hoeksnelheid, ω0.4347214627601261 rad/s
Wrijvingskoppel, T0.00009006636222044576 N·m
Wrijvingsvermogen, P0.00003915378072995554 W
Wrijvingscoëfficiënt, µ0.00012008848296059435
Design coefficients
Filmverhouding, δ = h₀/h₁0.375
H0.2727272727272727
g₁0.09109881889876449
g₂0.7369839202752009
C₂0.8982198410534472
Belastingscoëfficiënt, F̄0.3614995812884462
µ₁1.125829527755572
Scarce-core calculator with essentially no free equivalent. Default values are for an air-lubricated bearing (η ≈ 18.1 µPa·s).
Methode & referenties
- Narrow-groove (Muijderman) theory for spiral-groove thrust bearings.
- Solves for the operating speed at which the given load is carried on the given film.
De berekening is een letterlijke overzetting van de originele client-side JavaScript van /calculators/e9_4.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
