Mechanical seal bearing capacity — tapered film

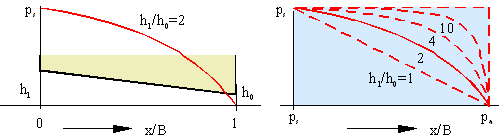

Load capacity, flow rate and axial stiffness for a mechanical seal with a tapered (converging) film, treated as an annular hydrostatic collar bearing.
Draagvermogen, F'=F/(A(pS-pA))0.75
Debiet, Q'10.6
Stijfheid, S'0.167
Draagvermogen, F135.7 N
Debiet, Q25.4 10⁻⁶ l/min
Intrinsieke stijfheid, S=-dF/dh30.2 10⁶ N/m
Methode & referenties
- The dimensionless load F' is the pressure-gradient factor k₁ in mechanical-seal technology: the ratio of the integrated pressure distribution F to the hydrostatic pressure (pS-pA) acting on the seal surface A.
- With a parallel film, k₁=0.5 and S=0. A tapered film develops axial bearing stiffness.
De berekening is een letterlijke overzetting van de originele client-side JavaScript van /engineering-abc/calculators/c11_1.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
