Elastohydrodynamische smering in groefkogellagers, berekening van de filmdikte

Elastohydrodynamic film thickness, contact ellipse and pressure for a grooved ball bearing, using the Hamrock-Dowson regression.

✓ gevalideerd tegen origineelorigineel: /calculators/e12_3.htm

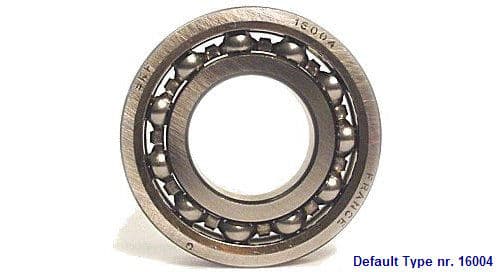

Elastohydrodynamische smering in groefkogellagers, berekening van de filmdikte — original diagram from /calculators/e12_3.htm

Elasticiteitsmodulus kogel, E₁GPaElasticiteitsmodulus loopbaan, E₂GPaDwarscontractiecoëfficiënt kogel, ν₁Dwarscontractiecoëfficiënt loopbaan, ν₂Kogelstraal x, R₁ₓmmKogelstraal y, R₁ᵧmmGroefstraal x, R₂ₓmmLoopbaanstraal y, R₂ᵧmmRadiale belasting, PNAantal kogels, zToerental, nrpmViscositeit, ηPa·sDruk-viscositeitscoëfficiënt, α1/GPa

Centrale filmdikte, hc0.1 µm

Gemiddelde contactdruk, pₘ0.98 GPa

Maximale contactdruk, pₘₐₓ1.48 GPa

Halve as a van de contactellips0.13 mm

Halve as b van de contactellips1.22 mm

Gereduceerde elasticiteitsmodulus, E′230.77 GPa

Gereduceerde straal, R5.08 mm

Dimensieloze snelheidsparameter5.2

Dimensieloze belastingsparameter305.38

Dimensieloze filmparameter0.49

Methode & referenties

Hamrock-Dowson EHL film thickness regression for elliptical (point) contacts, applied to a grooved ball bearing.

De berekening is een letterlijke overzetting van de originele client-side JavaScript van /calculators/e12_3.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
