Differentiële band rem

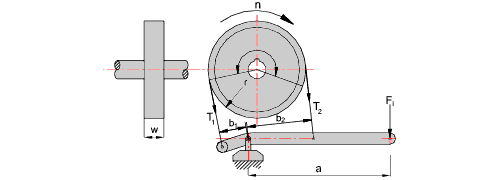

Belt tensions, shaft load and actuating force for a differential (two-lever) band brake, which can be configured bi-directional, self-energising, or as a one-way clutch.
Omtrekskracht, T₁−T₂ = M/r666.67 N
Verhouding riemkrachten, T₁/T₂ = exp(μα)2.85
Riemkracht, T₁1027.09 N
Riemkracht, T₂360.43 N
Asbelasting, F_a1371.34 N
Remkracht, F_i = (T₂b₂−T₁b₁)/a0.47 N
Methode & referenties
- Euler-Eytelwein capstan friction formula: T₁/T₂ = exp(μα).
- If b₂T₂ = b₁T₁ the brake is self-locking in one direction (F_i=0) and free-wheeling in the opposite direction — the differential arrangement can be used as a one-way clutch.
De berekening is een letterlijke overzetting van de originele client-side JavaScript van /calculators/e3_5e.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
