Conical spring

Deflection, stiffness and shear stress of a helical conical (tapered-coil) spring, from wire diameter and top/bottom mean coil diameters.

✓ gevalideerd tegen origineelorigineel: /calculators/t14_3.htm

Diameter van de veerdraad, d10⁻³ mGemiddelde wikkeldiameter, 2r₁10⁻³ mGemiddelde wikkeldiameter, 2r₀10⁻³ mAantal actieve windingen, nGlijdingsmodulus, G = E/(2(1+ν))10⁹ PaVeerkracht, FN

Gesloten lengte veer, L_c = nd60 10⁻³ m

Veerdoorbuiging, f56.14 10⁻³ m

Veerstijfheid, k = dF/df = F/f1.78 10³ N/m

Vrije veerlengte, L0 > L_c + f116.14 10⁻³ m

Spoed van de winding, s = L0/n3.87 10⁻³ m

Afschuifspanning, τ572.96 10⁶ Pa

Methode & referenties

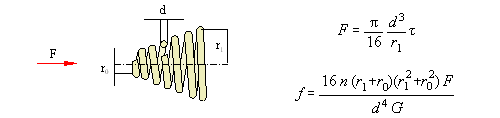

Helical conical (tapered-coil) spring — deflection, stiffness and shear stress based on the larger coil radius.

De berekening is een letterlijke overzetting van de originele client-side JavaScript van /calculators/t14_3.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
