Band rem

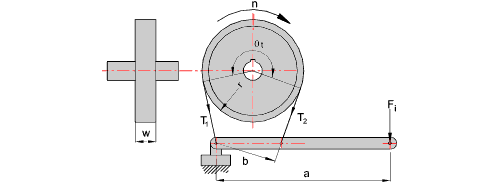

Belt tensions, shaft load, actuating force and peak contact pressure for a simple lever-actuated band brake, from the brake torque, drum radius, wrap angle and friction coefficient.
Omtrekskracht, T₁−T₂ = M/r666.67 N
Verhouding riemkrachten, T₁/T₂ = exp(μα)2.85
Riemkracht, T₁1027.09 N
Riemkracht, T₂360.43 N
Asbelasting, F_a1371.34 N
Contactdruk, p_max = T₁/(Lr)0.17 MPa
Remkracht, F_i144.17 N
Methode & referenties
- Euler-Eytelwein capstan friction formula: T₁/T₂ = exp(μα).
- Band width L is used only for the peak contact-pressure estimate.
De berekening is een letterlijke overzetting van de originele client-side JavaScript van /calculators/e3_5d.htm. Resultaten zijn geverifieerd gelijk aan het origineel via een geautomatiseerde golden-master-test. Geen enkele formule is opnieuw afgeleid of “verbeterd”.
